primjena
za sve standardne podizne okove sa visinom fronte do 650 mm
Materijal - kućište - plastika
pričvšćenje fronte i poluga za potporu - čelik
površinska obrada/boja - pričvšćenje fronte i poluga za potporu - niklovana svjetlo siva
kut otvaranja - 90° oder 107 °

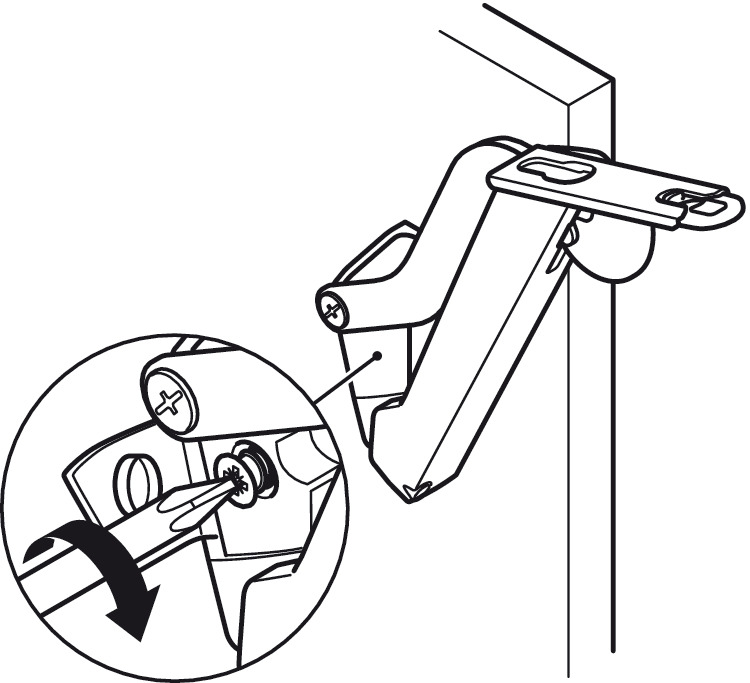

mogućnost podešavanja - visina, strana, nagib, izdržljivost
montaža
okov se montira euro vijkom koji se vec nalazi unutra

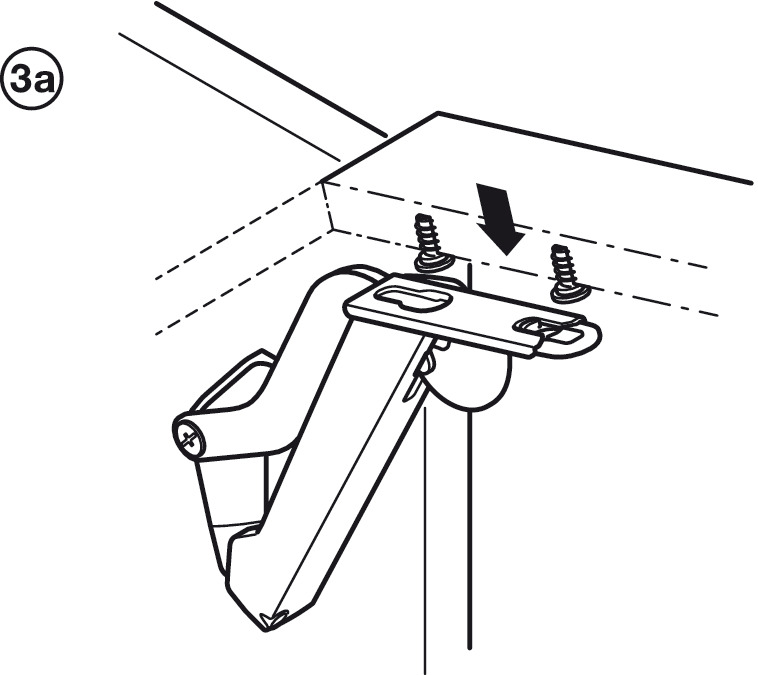

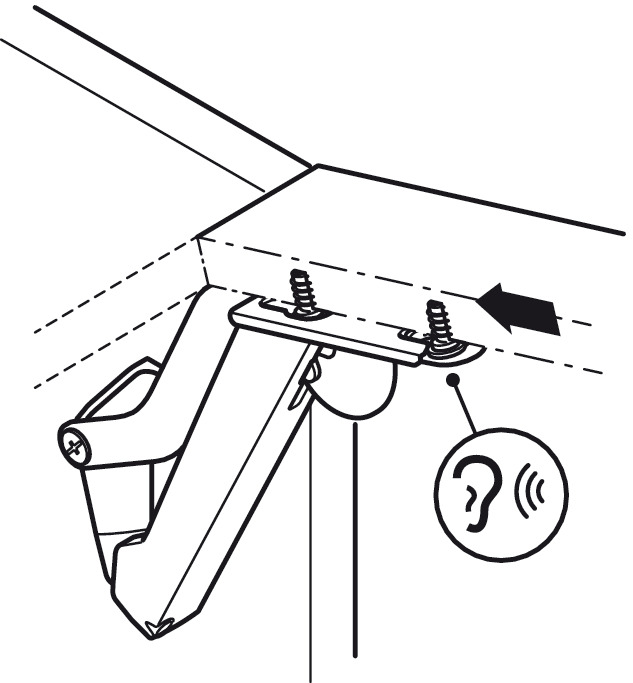

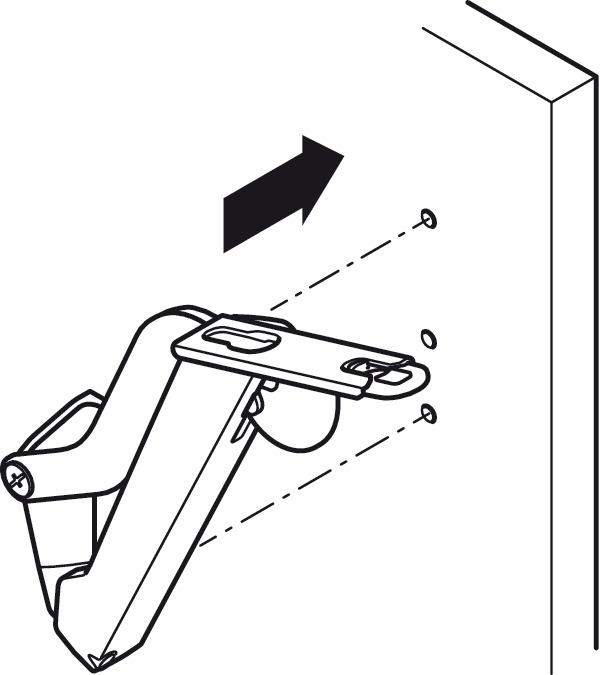

fronta bezalatna - gura se na vijke za pričvršćivanje koji su vec namontirani

posebnosti artikla
sadrži
1 set podiznih okova (po jedan lijevi i desni okov)
4 vijka za učvršćavanje fronte
1 uputstvo za montažu i papirna šablona za bušenje za bočnu stranicu

napomena za narudžbu

izbor modela podiznog okova kod fronti sa ručicom ovisi o visini elementa
i težini sistema za dizanje zajedno s ručicom. Izbor modela - vidi tablicu sa smernicama
za fronte s aluminijskim okvirom početne širine od 45 mm - molimo da posebno naručite set vijaka 372.27.600
ukoliko se vrijednosti preklapaju preporučuje se jači model okova


Einsatzbereich - für alle Standard-Hochklappanwendungen mit Fronthöhe bis 650 mm
Werkstoff - Gehäuse: Kunststoff
Frontbefestigung und Stützhebel: Stahl
Oberfläche/Farbe - Frontbefestigung und Stützhebel: vernickelt hellgrau
Öffnungswinkel - 90° oder 107 °
Einstellmöglichkeit - Höhe, Seite, Neigung, Haltekraft
Montage
Beschlag zum Schrauben mit vormontierter Euroschraube
Front werkzeuglos, zum Aufschieben auf vormontierte Befestigungsschrauben

Produktbesonderheiten
Lieferumfang
1 Garnitur Hochklappbeschläge (jeweils 1 Beschlag links/rechts)
4 Befestigungsschrauben für die Front
1 Montageanleitung inkl. Papierbohrschablone für die Seitenwand

Bestellhinweis
Die Modellauswahl des Hochklappbeschlags bei Fronten mit Griff ist abhängig von der Korpushöhe
und dem Klappengewicht inkl. Griff. Modellauswahl siehe Richtwerttabelle.
Für Aluminiumrahmenfronten ab Breite 45 mm bitte das passende Schraubenset 372.27.600 separat
bestellen.
Im Überlappungsbereich wird das jeweils stärkere Beschlagmodell empfohlen.
